iAN2200是新一代開放式的7U大容量智能接入平臺MSAP，符合ITU-T標準。它具有STM-1、STM-4等級的SDH群路光接口；具有SDH/MSTP傳送網和IP城域網雙向承載能力；能夠真正實現高可靠性的綜合業務接入。
iAN2200具有強大的SDH交叉連接能力和IP數據交換能力，可支持多種業務的靈活調度，完美實現傳統E1、光分支、EoS、EoP等多種業務的接入和匯聚；它具有完備的業務保護能力，支持多種網絡拓撲結構，可被管理平臺所管理，實現業務監控；可應用在大客戶專線接入、基站互聯以及視頻監控等領域。
1.接口技術參數均符合國際或國內相關標準
2.各接口具有良好的過流、過壓和防雷保護。通過ITU-T K.20關于雷電沖擊、電力感應試驗和電力接觸試驗；電路沖擊釋放后，能自動恢復
3.雙SDH上聯盤、雙以太網核心匯聚盤、雙網管盤、雙電源盤結構，系統更安全、更可靠
4.支持4個STM-4或STM-1群路光接口
5.群路光口使用LC型SFP光收發模塊，可支持熱插拔
6.最大交叉能力為32VC4x32VC4、96TU-3x96TU-3、2016VC12x2016VC12
7.1+1SDH上聯盤板卡保護，實現時鐘模塊的熱備份
8.單/雙端1+1線性復用段保護和SNCP保護；
9.支持下行STM-1光分支盤，E1，EoS，EoP等多種支路業務盤
10.實現與遠端以太網光纖收發器、SDH設備，MSTP設備等互聯
11.支持C/S架構的RayView網絡管理平臺,可實現網元遠程無損傷在線升級功能
12.支持DCC管理通道和EXM（擴展網管）管理通道進行網關和網元間管理
13.支持DCN網管通道進行服務器和網關間管理
14.支持SNMP_V1和SNMP_V2協議

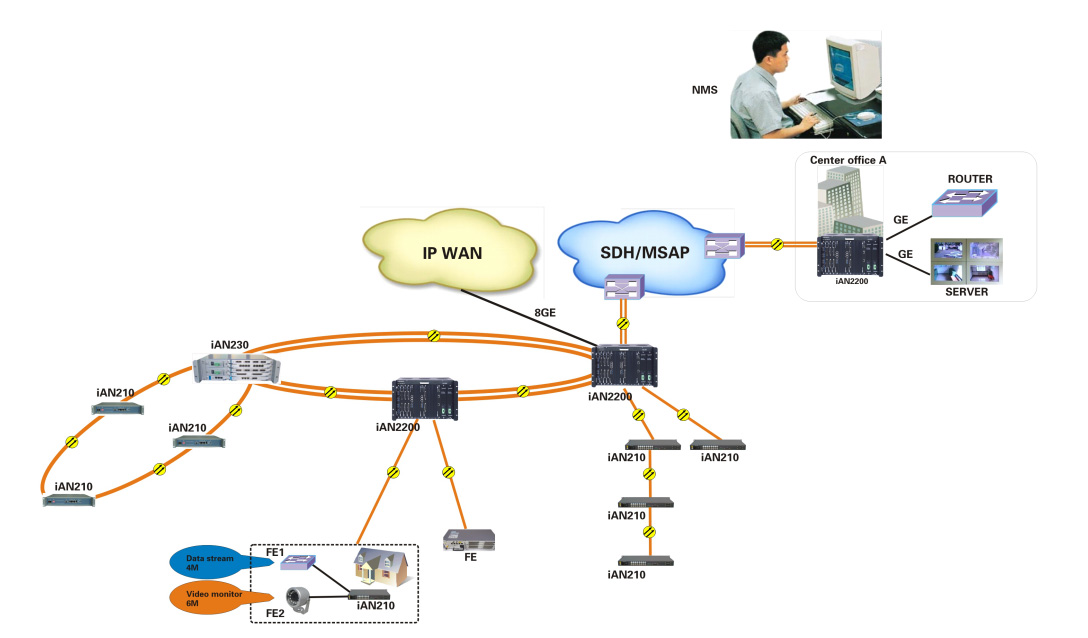

15.支持點對點、鏈網、環網及相切環等拓撲結構
16.標準7U機箱
類別 |
板卡名稱 |
描述 |
SDH上聯 |
STM-4光SDH上聯盤 |
2xSTM-4，內置交叉連接和SET功能 |
STM-1光SDH上聯盤 |
2xSTM-1，內置交叉連接和SET功能 |
|
以太網核心匯聚 |
以太網核心匯聚盤 |
2xGX+2xGE，支持端口VLAN和802.1QVLAN，支持鏈路聚合Trunk功能。 最多可匯聚8個業務槽位的1000M以太網數據 |
業務盤 |
E1映射盤 |
16路E1，可選75Ω或者120Ω |
STM-1光分支盤 |
8xSTM-1，內置交叉連接功能 |
|
EoS光接入盤 |
8xFX，8VCG物理隔離，EoS，GFP/LCAS/VCAT，流控、TS1000協議 |
|
EoS電接入盤 |
8xFE，8VCG物理隔離，EoS，GFP/LCAS/VCAT，流控 |
|
EoP光接入盤 |
8xFX，8VCG物理隔離，EoP，TS1000協議。多E1轉換器模式，GFP / LCAS/ VCAT；單E1轉換器模式，GFP 、HDLC封裝可選 |
|
EoP電接入盤 |
8xFE，8VCG物理隔離，EoP |
|
EoS電接入?yún)R聚盤 |
8xFE, 8VCG， EoS，GFP/LCAS/VCAT，流控，支持交換功能 |
|
EoP電接入?yún)R聚盤 |
8xFE，8VCG，EoP，支持交換功能多E1轉換器模式，GFP/LCAS/VCAT單E1轉換器模式，GFP 、HDLC封裝可選 |
|
EoS業務匯聚盤 |
1xCombo口+1xGE口+1xFE測試口，EoS，16個VCG；單板匯聚比16：1端口VLAN和802.1QVLAN，支持QinQ 支持GFP/LCAS/VCAT |
|
EoP業務匯聚盤 |
1xCombo口+1xGE口+1xFE測試口，EoP，16個VCG；單板匯聚比16：1 端口VLAN和 802.1QVLAN，支持QinQ 多E1轉換器模式，GFP/LCAS/VCAT 單E1轉換器模式，GFP 、HDLC封裝可選 |
|
管理單元 |
網管盤 |
雙網管盤互為備份，提供系統管理功能，支持網管級聯 |
電源 |
直流電源盤 |
雙電源冗余備份 |
交流電源盤 |
雙電源冗余備份 |
|
風扇 |
風扇盤 |
風扇盤 |
