iAN220智能接入平臺MSAP是STM-1級別的多業務SDH（SynchronousDigital Hierarchy）光傳輸系統。具有兩路STM-1等級群路光口，實現E1和基于GFP封裝的以太網等業務的復用和傳輸。設備支持全時隙交叉功能，上下電路方便靈活，可作為上下電路復用器或終端復用器，組建點對點、鏈網、環網網絡。
1.各接口技術參數均符合國際或國內相關標準
2.各接口具有良好的過流、過壓和防雷保護。通過ITU-T K.20關于雷電沖擊、電力感應試驗和電力接觸試驗；電路沖擊釋放后，能自動恢復
3.設備各種板卡均支持熱插拔功能

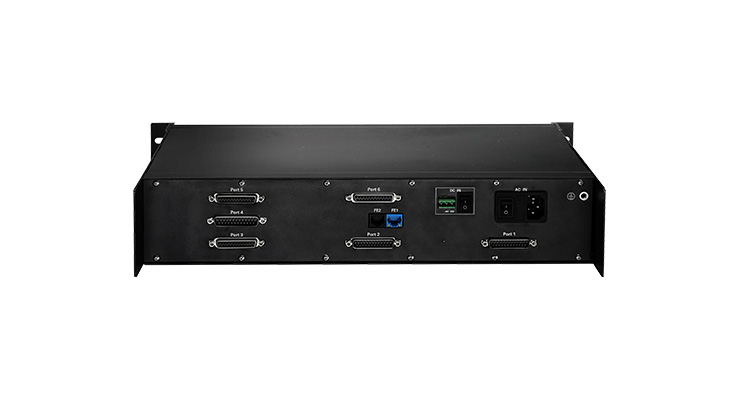

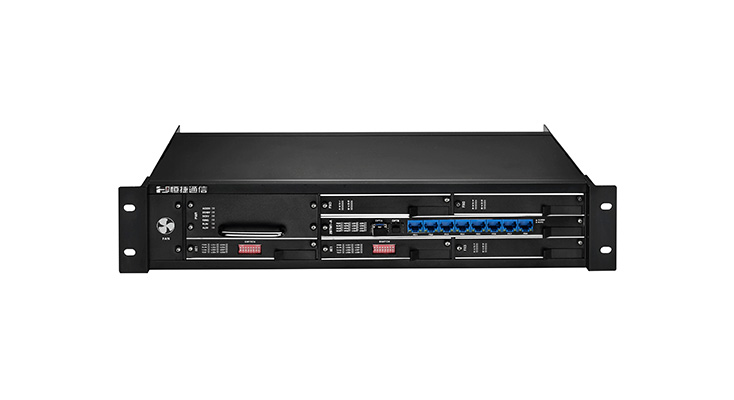

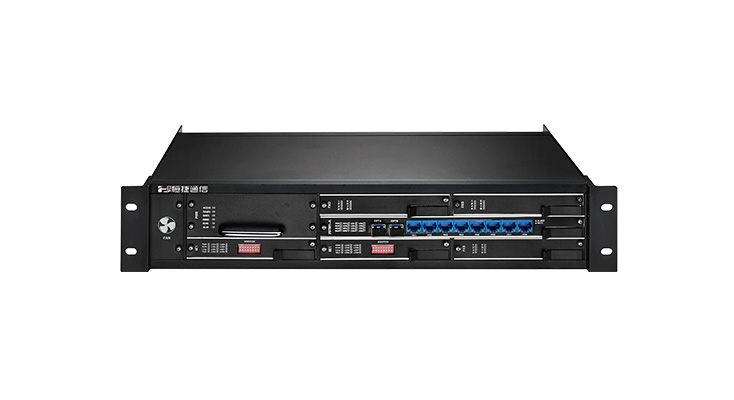

4.19英寸2U機箱，插卡式設計結構，擴容維護方便；1個主控插槽、5個業務插槽和1個電源插槽；5個業務插槽任意混插各類語音盤、數據盤、E1盤等
5.提供2個STM-1速率等級群路光接口，采用SFP光模塊，支持熱插拔
6.24個標準的非平衡E1接口；8個物理隔離的10/100M帶寬以太網接口；40個電話語音接口
7.輔助接口：以太網網管接口MNI，接口方式RJ45；提供串行網管接口CONSOLE，接口方式RJ45
8.支持遠端掉電檢測（RPD）功能和自動激光關斷（ALS）功能
9.支持本地的軟件在線升級，易于維護
10.模塊化電源設計；AC220V、DC-48V雙重供電方式
11.完善的網管功能，實時檢測設備運行中的各種狀態(選配)
12.標準2U機箱：(484x276x88)mm
類別 |
板卡名稱 |
描述 |
主板 |
STM-1盤 |
光傳輸系統主板，STM-1，內置交叉連接和SET功能。提供8個100M以太網接口 |
業務板 |
8E1盤 |
單板提供8個標準E1接口,最多支持24個E1接口。 |
中繼盤 |
單板提供8個FXO中繼接口，連接交換機用戶接口；最多支持40個中繼接口。物理接口：DB25 |
|
用戶盤 |
單板提供8個FXS用戶接口，連接電話機接口；最多支持40個用戶接口。物理接口：DB25 |
|
電源板 |
電源板 |
直流/交流電源盤 雙電源冗余備份 |
風扇板 |
風扇盤 |
風扇盤 |
