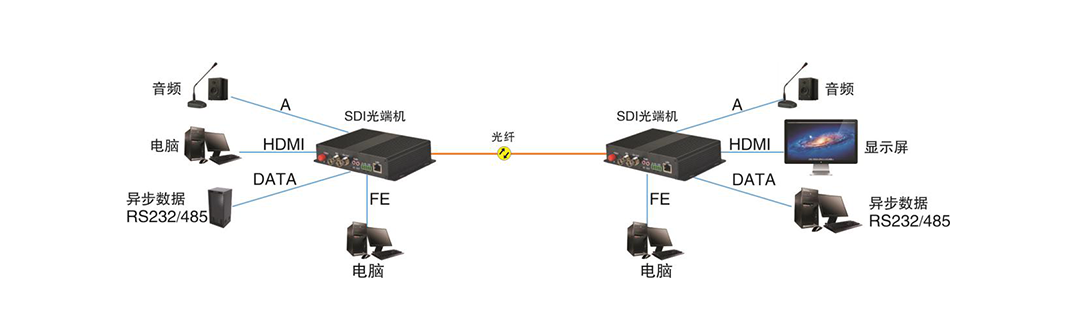

HJ-DAV-SDI系列1路雙向HD-SDI光端機可實1路雙向HD-SDI信號（每路SDI信號包括1路內置音頻信號）在一根光纖上的長距離傳輸，也可增加支持1路雙向RS485/422/232控制數據傳輸和2 路雙向音頻及1個10M/100M以太網數據信號的雙向傳輸，可廣泛應用于電視現場轉播、高清視頻會議、高清視頻監控等領域。
1.兼容SMPTE-292M HD-SDI和SMPTE-259M SD-SDI標準信號，支持1485Mb/s和270Mb/s速率
2.1路雙向RS485接口，采用鳳凰端子接口，最高支持115.2Kb/s波特率
3.1路百兆以太網，RJ45接口。
4.支持1080P@30,25,24, 、1080I@60,50,、720P@60,50,30,25,等多種視頻格式。
5.輸入具有電纜均衡功能，可補償電纜傳輸的損耗
6.內置ESD和浪涌保護電路，能有效防止靜電和雷擊損壞
7.提供光消失告警、遠端掉電告警、輸出信號狀態指示和輸入信號鎖定狀態指示
■ 光纖接口 | ||
物理接口 | FC/SC(可選) | |
光纖種類 | 單模/多模、單纖/雙纖(可選) | |
工作波長 | 1310nm、1550nm | |
傳輸距離 | 0～100Km(可選) | |
■ HD/SD-SDI串行數字視頻接口 | ||
物理接口 | BNC | |
接口標準 | MPTE259M、292M、344M、424M | |
ITU R BT.601，ITU R BT.1120 | ||
串行數字視頻輸入/輸出阻抗 | 75Ω非平衡接口 | |
串行數字視頻輸入/輸出電壓 | 典型峰-峰值800mVp-p,600～1000mVp-p | |
支持視頻格式 | 單鏈路3G-SDI，HD-SDI，SD-SDI | |
支持串行速率 | 143Mbps～270Mbps | |
視頻編碼位寬 | 8bit或10bit自動 | |
返回損耗 | ≤-15dB@5MHz～1.5GHz，-10dB@1.5GHz～3GHz | |
重定時 | 自動定時，自動識別各種速率 | |
耦合方式 | 交流耦合 | |
均衡方式 | ≤140meters of Belden 1694A at 1.485Gbps | |
≤400meters of Belden 1694A at270Gbps | ||
最大校準抖動（100KHz～2.97Gbps） | ≤0.2UI | |
最大定時抖動（100KHz～2.97Gbps） | ≤0.2UI | |
嵌入音頻、輔助空間、EDH數據 | 透明支持 | |
■ EDH數據 | ||
信噪比（加權） | ≥70dB | |
■ 數據接口 | ||
物理接口 | 工業標準接線端子(也可配置DB9/DB25等接口) | |
接口類型 | RS232、RS422、RS422 | |
速率 | ≤115.2Kbps | |
誤碼率 | ≤10-9 | |
■ 音頻參數 | ||
物理接口 | 3.5音頻孔 | |
阻抗 | 600Ω | |
量化等級（數碼位寬） | 20位 | |
采樣頻率 | 48KHz | |
音頻輸入輸出電壓 | 2VP-P（峰峰值） | |
音頻帶寬 | 20Hz~20KHz | |
音頻信噪比(加權) | S/N≥85dB | |
■ 網絡參數 | ||
物理接口 | RJ45 | |
幀長 | 最小幀長64字節，最大幀長1552/1536字節 | |
工作模式 | 支持自協商，強制模式。缺省自協商模式 | |
速率 | 10/100Mb/s | |
雙工 | 半/全雙工 | |
流量控制 | 缺省配置：打開 | |
標準 | IEEE802.3u 100Base-TX/ IEEE802.3 10Base-T | |
